高精度电子陶瓷烧结石墨模具在使用过程中会遭到多种要素的影响，这些要素或许导致模具的功用下降、使用寿命缩短或影响烧结产品的质量。以下是一些首要的影响要素：模具资料：  石墨资料的纯度、密度和颗粒度等特性会直接影响模具的热导性、机械强度和耐磨性。  石墨模具在受潮后或许会变软，然后影响其精度和稳定性。烧结温度和时刻：  高温烧结过程中，石墨模具或许产生氧化反响，导致部分标准改变。  烧结时刻过长或许导致石墨模具资料产生蠕变，引起形状改变。压力：  烧结过程中的压力散布不均或许导致模具受力不均，然后引起变形。  合理的压力控制有助于促进陶瓷坯体的细密化，但过高的压力或许对模具构成损害。烧结气氛：  不同的烧结气氛或许对石墨模具产生不同的影响，如氧化气氛或许导致石墨氧化，复原气氛或许影响陶瓷的烧结行为。模具规划和制作精度：  模具的规划结构、标准精度和表面质量等都会影响其在使用过程中的表现。  制作过程中的加工误差和热处理不妥或许导致模具变形或功用下降。操作和保护：  操作不妥，如装炉时生坯不垂直、上基层产品调配不合理等，或许导致模具受力不均而变形。  模具的定时保护和保养关于延伸其使用寿命至关重要，包括清洁、单调、防尘和定时查看等。填充料和粘结剂：  填充料的含水量、填实程度和缩短性会影响石墨模具的形状稳定性。  粘结剂在烧结过程中的挥发和缩短也或许导致模具变形。  综上所述，高精度电子陶瓷烧结石墨模具在使用过程中会遭到模具资料、烧结温度和时刻、压力、烧结气氛、模具规划和制作精度、操作和保护以及填充料和粘结剂等多种要素的影响。为了延伸模具的使用寿命和前进烧结产品的质量，需求归纳考虑这些要素，并采用相应的措施进行优化和控制。想要了解更多高精度电子陶瓷烧结石墨模具的内容，可联系从事高精度电子陶瓷烧结石墨模具多年，产品经验丰富的滑小姐：13500098659。

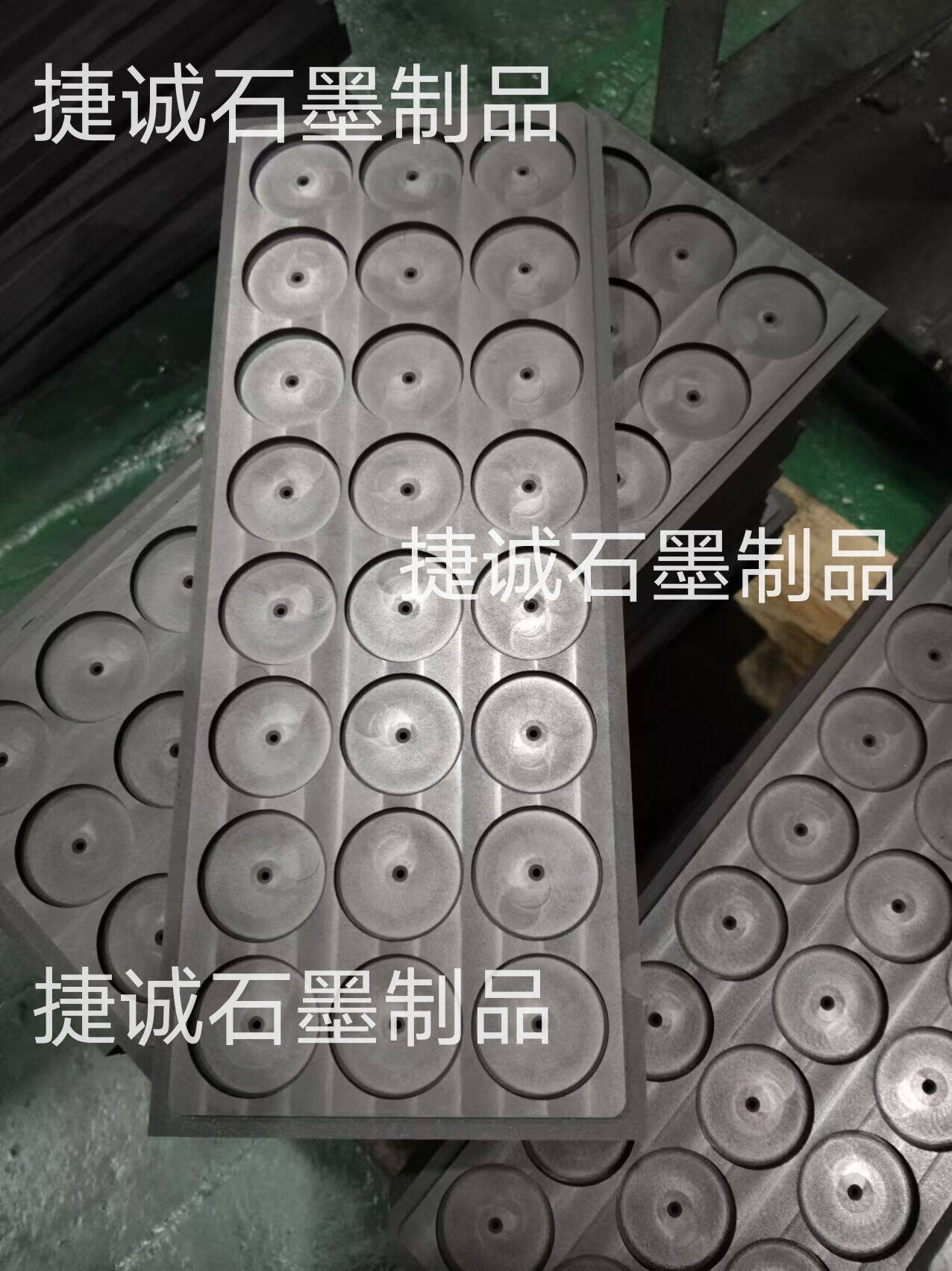

石墨半导体IC封装治具在IC（集成电路）制作技能中扮演着至关重要的人物。以下是关于石墨半导体IC封装治具所触及的IC制作技能的详细解说：一、石墨半导体IC封装治具的特征  石墨半导体IC封装治具因其卓越的功用和广泛的适用性，在半导体制作领域中占有重要方位。其首要特征包含高精度、高导热性、耐磨功用强、加工功用好以及化学稳定性好。这些特性使得石墨半导体IC封装治具可以满足半导体封装对精度、散热、耐用性和化学稳定性的高要求。二、IC制作技能概述  IC制作技能是一个高度精密且杂乱的工程进程，触及多个进程和先进的制作技能。这些进程大致可以分为规划、晶圆制作和封装检验三个阶段。规划：  逻辑规划：工程师运用硬件描绘言语（如Verilog或VHDL）编写代码，描绘芯片的逻辑功用和内部结构。  物理规划：将逻辑规划转换为详细的物理布局，包含晶体管、互连线、逻辑门等元件的方位、尺度和形状，生成版图。  验证：经过仿真、逻辑等效检查、物理验证等手法确保规划的功用正确、功用合格、契合制作工艺要求。晶圆制作：  晶圆制备：运用高纯度硅原料制作硅晶圆。  光刻：经过涂胶、曝光、显影等进程将电路图画投影到晶圆上。  蚀刻：运用干法或湿法蚀刻技能将露出的晶圆外表资料去除，形成电路结构。  掺杂（离子注入）：经过引进杂质原子改变部分硅的导电类型。  薄膜堆积：在晶圆外表堆积金属、绝缘介质等资料层。  平坦化：经过化学机械抛光等技能使多层资料外表平坦。封装检验：  晶圆检验：对每一个裸片进行电气检验，筛选出合格的芯片。  切开：将晶圆切开成单个裸片。  封装：将裸片安装在封装基板上，经过引线键合或倒装焊等方法联接裸片与外部引脚，然后用塑封资料包裹。  终测：对封装后的芯片进行全面的功用和功用检验。  符号与包装：合格的芯片被打上类型、批次等信息，预备出厂。三、石墨半导体IC封装治具在IC制作技能中的应用  在IC制作技能中，石墨半导体IC封装治具首要用于封装阶段。治具的规划和制作精确至微米等级，以确保封装的精度和可靠性。一起，石墨资料的高导热性有助于热量快速传递和散热，提高封装效率和质量。此外，石墨资料的耐磨功用和化学稳定性也确保了治具在长时间运用中的稳定性和耐用性。四、石墨半导体IC封装治具的制作流程  石墨半导体IC封装治具的制作流程一般包含规划模具结构、资料选择与预备、粗加工、半精加工、精加工、热处理、外表处理、质量操控与检测以及究竟查验与包装等进程。这些进程确保了治具的精度、功用和可靠性满足半导体封装的要求。  综上所述，石墨半导体IC封装治具在IC制作技能中发挥着不可或缺的作用。其高精度、高导热性、耐磨功用强和化学稳定性等特征使得治具可以满足半导体封装的高要求。一起，治具的制作流程也确保了其质量和可靠性满足实践应用的需求。想要了解更多石墨半导体ic封装治具的内容，可联系从事石墨半导体ic封装治具多年，产品经验丰富的滑小姐：13500098659。

二极管壳封装石墨治具的制造流程通常包括以下几个关键步骤：一、规划预备  需求剖析：清楚二极管壳的封装需求，包括封装规范、精度要求、工作环境等。  治具规划：根据需求剖析成果，规划石墨治具的结构、形状和规范。规划过程中需考虑石墨材料的特性，如导热性、耐高温性等，以确保治具能满意封装要求。二、材料选择与收买  材料选择：根据治具规划要求，选择适合的石墨材料。石墨材料的质量直接影响治具的加工功能和执役寿数，因而需归纳考虑材料的纯度、密度、强度等要素。  材料收买：从牢靠的供货商处收买所选石墨材料，确保材料质量契合规划要求。三、切开与成型  原材料预处理：对收买的石墨材料进行预处理，如清洗、单调等，以去除表面杂质和水分。  切开成型：选用数控线切开或激光切开等工艺，将石墨材料切开成治具所需的形状和规范。切开过程中需注意石墨材料的层状结构，防止产生裂纹或崩边。四、加工与精修  粗加工：运用数控铣床等东西进行粗加工，去除大部分剩余材料，构成治具的底子形状。  精加工：选用曲面精铣、微孔加工等工艺，对治具进行精加工，以满意封装精度要求。精加工过程中需实时监测刀具磨损状况，及时替换刀片以确保加工质量。  边缘处理：对治具的边缘进行倒角、抛光等处理，以防止崩边和划伤二极管壳。五、热处理与表面处理  热处理：对治具进行热处理，以行进其硬度和耐磨性，增强运用寿数。  表面处理：对治具表面进行清洗、涂覆防锈剂等处理，以坚持其出色的运用状况。六、质量检测与包装  质量检测：对治具进行全面的质量检测，包括规范精度、表面质量、密封性等项目的检测，确保治具契合规划要求。  包装与运送：选用适合的包装材料和方法，对治具进行分级防护包装，以确保在运送和存储过程中不受损坏。一起，供应具体的运送和存储攻略，以确保治具的安全抵达和运用。  综上所述，二极管壳封装石墨治具的制造流程触及规划预备、材料选择与收买、切开与成型、加工与精修、热处理与表面处理以及质量检测与包装等多个环节。每个环节都需求严格控制质量和技术要求，以确保究竟制成的治具能够满意二极管壳封装的需求。想要了解更多二极管壳封装石墨治具的内容，可联系从事二极管壳封装石墨治具多年，产品经验丰富的滑小姐：13500098659。

　　其次红硬性在低温形态下任务的热作模具，恳求坚持其组织和功能的波动，从而坚持足够高的硬度，这种功能称为红硬性。碳素工具钢、低合金工具钢通常能在180~250℃的温度范围内坚持这种功能，铬钼热作模具钢普通在550~600℃的温度范围内坚持这种功能。钢的红硬性次要取决于钢的化学成分和热处置工艺。　　再次抗压屈服强度和抗压弯曲强度模具在运用进程中常常遭到强度较高的压力和弯曲的作用，因此模具资料应具有一定的抗压强度和抗弯强度。在很多情况下，做抗压实验和抗弯实验的条件接近于模具的理论任务条件。　　抗弯实验的另一个优点是应变量的绝对值大，能较灵敏地反映出不同钢种之间以及在不同热处置和组织形态下变形抗力的差别。    　　在模具市场上，石墨模具的呈现，让其他材质的模具靠后站，以掩耳不及盗铃之势取得一席之地，这都离不开它优良的功能!明天电子烧结石墨模具厂家小编给大家说说石墨模具对强度性有什么要求。　　首先是硬度硬度是模具钢的主要技术指标，模具在高应力的作用下欲坚持其外形尺寸不变，必需具有足够高的硬度。冷作模具钢在室温条件下普通硬度坚持在HRC60左右，热作模具钢根据其任务条件，普通恳求坚持在HRC40~55范围。　　关于同一钢种而言，在一定的硬度值范围内，硬度与变形抗力成正比;但具有同一硬度值而成分及组织不同的钢种之间，其塑性变形抗力能够有分明的差别。

我们在日常生活中运用的石墨产品十分多，其实它们都是经过石墨模具制造出来的，这种模具的质量和功能会在很大水平上影响石墨产品的功能和运用周期，因此需求不时提升制造技艺，这样产品的运用工夫才更长。  石墨模具的经过高科技制造出来的，它的次要制造设备是热装筒夹，它可以批量制造模具。应用数控刀片热装技术，并不时在此基础上提升，因此其曾经在很多场所被运用，十分罕见。其实，该模具的消费在很大水平上处理了数控刀片难以夹紧的问题。而正是由于其被大规模的制造和消费，筒夹才干更普遍的被人们看法和运用。 另外，石墨模具的制造也很严厉，其要先由设计人员设计出款式、外形，再经过机械设备停止加工，然后才干成为我们所见到的这样。
